Introdução
É um medidor de água de alta-precisão e é uma escolha popular para comércio de exportação e projetos de abastecimento de água no exterior. É particularmente adequado para cenários com altos requisitos de resistência à corrosão e precisão.
Dados Técnicos
- Modelo: LXH15-40
- Princípio de Medição: Pistão Rotativo Volumétrico
- Conformidade padrão: ISO 4064, Classe C
- Faixa de temperatura da água: menor ou igual a 40 graus para medidor de água potável fria
- Perda Máxima de Pressão: Menor ou igual a 1,0 MPa
- Qualidade da Água: Deve estar em conformidade com os padrões nacionais conforme especificado na ISO 4064, Classe C
Faixa de fluxo e especificações
|
Modelo |
Faixa de fluxo Q3/Q1 |
Fluxo de sobrecarga Q4 |
Fluxo máximo Q3 |
Fluxo de Transição Q2 |
Fluxo mínimo Q1 |
Leitura máxima |
Leitura mínima |
||
|
m³/h |
L/h |
9999 |
0.0001 |
||||||
|
DN15 |
160 |
3.125 |
2.5 |
25 |
15 |
||||
|
DN20 |
160 |
5 |
4 |
40 |
25 |
||||
|
DN25 |
160 |
7.875 |
6.3 |
63 |
39.375 |
||||
|
DN32 |
160 |
12.5 |
10 |
100 |
62.5 |
||||
|
DN40 |
160 |
20 |
16 |
160 |
100 |
||||
|
Modelo |
L(mm) |
L1(mm) |
D |
d |
w |
Medidor (g) |
Acessórios (g) |
||
|
DN15 |
115 |
209 |
G3/4B |
R1/2 |
99.5 |
405 |
50 |
||
|
DN20 |
165 |
234 |
G3/4B |
R3/4 |
99.5 |
440 |
81 |
||
|
DN25 |
170 |
290 |
G1-1/4B |
G1-1/2B |
112 |
||||
|
DN32 |
260 |
384 |
G1-1/2B |
R1-1/4 |
139 |
||||
|
DN40 |
300 |
431 |
G2B |
R1-1/2 |
174 |
||||
|
Min. Leitura |
Litro |
0,02 |
|||||||
|
Perda de pressão |
ΔP |
ΔP<63 at Q3 |
|||||||
|
Máx. Pressão |
MAPA |
MAPA16 |
|||||||
|
Máx. Temperado |
grau |
T30 ou T50 |
|||||||
Dimensões e peso
|
especificação |
Quantidade por caixa |
Tamanho da caixa externa (mm) |
Peso líquido Kg |
Peso bruto Kg |
|
DN15 |
20 |
465X295X200 |
20 |
20.5 |
|
DN20 |
20 |
465X340X200 |
23 |
23.5 |
|
DN25 |
10 |
610X250X190 |
17 |
17.5 |
|
DN40 |
2 |
380X310X19.50 |
15 |
15.5 |
Características
Alta precisão: O medidor de volume de água em aço inoxidável usa um princípio de pistão rotativo volumétrico para medição precisa.
Leituras Claras: O registro fica dentro de uma cápsula cheia de um líquido especial, garantindo clareza.
Robusto: construído em aço inoxidável-de alta qualidade, oferece durabilidade e resistência à corrosão.
Condições de trabalho
- Temperatura da água: T50.
- Perda de pressão: ΔP<63 at Q3, maximum 1.0 MPa
- Qualidade da Água: A água que passa pelo Medidor de Água deve estar em conformidade com os padrões nacionais especificados na ISO 4064, Classe C.
Estrutura de Medição
O medidor de água consiste nos seguintes componentes
1-tampa contra poeira;

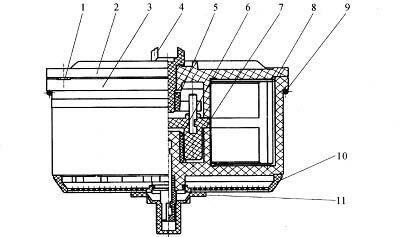

Figura 2-20 Estrutura de Medição do Medidor Volumétrico de Água
1 - Eixo;
O medidor de água com volume de latão é ideal para diversas aplicações. Sua adesão aos padrões internacionais garante adequação a diversos ambientes. Consulte o manual para obter detalhes de instalação, manutenção e solução de problemas.
